Cấu tạo của tủ lạnh gồm gì? Nguyên lý hoạt động của tủ lạnh

Nhiều khác hàng mua tủ lạnh về sử dụng nhưng không phải ai cũng hiểu rõ cấu tạo và nguyên lý hoạt động của tủ lạnh. Việc nắm được kiến thức cơ bản này sẽ giúp bạn:

• Sử dụng tủ lạnh đúng cách
• Tiết kiệm điện năng hiệu quả
• Phát hiện sớm các dấu hiệu hư hỏng
• Kéo dài tuổi thọ thiết bị

Trong bài viết dưới đây, Bếp 365 sẽ cùng với bạn tìm hiểu về cấu tạo của tủ lạnh gồm những gì và nguyên lý hoạt động của tủ lạnh diễn ra như thế nào?

1. Cấu tạo của tủ lạnh

Tủ lạnh được cấu tạo từ nhiều bộ phận khác nhau, trong đó mỗi chi tiết đều đảm nhiệm một vai trò riêng nhằm đảm bảo khả năng làm lạnh ổn định, tiết kiệm điện và vận hành bền bỉ. Về cơ bản, cấu tạo tủ lạnh gồm 3 nhóm chính: bộ phân bên ngoài & bên trong, hệ thống làm lạnh và các bộ phận phụ trợ.

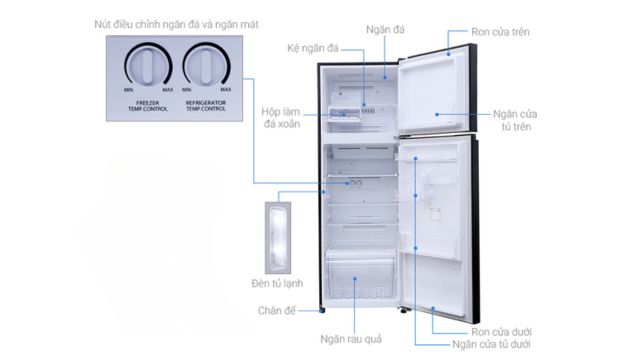

1.1. Các bộ phận bên ngoài và bên trong tủ lạnh

Các bộ phận bên ngoài và bên trong tủ lạnh là những thành phần người dùng nhìn thấy được và sử dụng.

Cấu tạo gồm:

1.2. Hệ thống làm lạnh của tủ lạnh

Hệ thống làm lạnh là bộ phận quyết định khả năng làm mát và bảo quản thực phẩm. Hệ thống này gồm 4 thành phần chính:

*Dàn nóng (Dàn ngưng): Dàn nóng là nơi môi chất lạnh tỏa nhiệt ra môi trường bên ngoài.

Đặc điểm:

• Vị trí: phía sau hoặc hai bên thân tủ
• Chất liệu: ống đồng, ống sắt, kèm cánh tản nhiệt

Chức năng:

• Làm mát gas nóng sau khi nén
• Chuyển gas từ thể khí sang thể lỏng

>>> Khi sờ vào hông hoặc lưng tủ thấy nóng là hiện tượng bình thường.

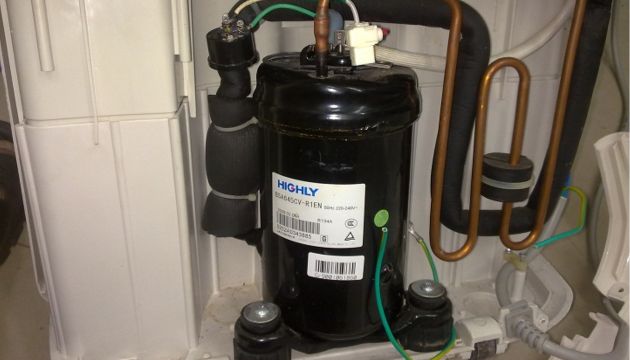

*Máy nén (Block tủ lạnh): Máy nén được ví như “trái tim” của hệ thống làm lạnh”, có nhiệm vụ tạo áp suất cho toàn bộ chu trình.

Phân loại phổ biến:

• Máy nén 1 pittong
• Máy nén 2 pittong
• Máy nén Inverter (ở dòng cao cấp)

Nguyên lý hoạt động:

• Hút gas áp suất thấp
• Nén lên áp suất cao
• Đẩy gas sang dàn nóng

Chức năng:

• Duy trì chu trình làm lạnh
• Tạo áp suất cho toàn hệ thống

>>> Nếu block hỏng, tủ thường không lạnh hoặc không chạy.

*Chất làm lạnh (Gas tủ lạnh): Gas là môi chất trung gian giúp truyền nhiệt và tạo ra hơi lạnh trong tủ.

Vai trò:

• Hấp thụ nhiệt trong tủ
• Thải nhiệt ra môi trường
• Duy trì quá trình làm lạnh liên tục

Các loại gas phổ biến:

• R134a: phổ biến, ổn định
• R600a: tiết kiệm điện, thân thiện môi trường

Đặc điểm:

• Dễ bay hơi
• Nhiệt độ sôi thấp (~ -27°C)
• Trao đổi nhiệt hiệu quả
• Hoạt động trong hệ thống kín

>>> Khi thiếu gas hoặc rò rỉ gas, tủ sẽ làm lạnh yếu hoặc không lạnh.

*Dàn lạnh (Dàn bay hơi): Dàn lạnh là nơi môi chất lạnh bay hơi và hấp thụ nhiệt bên trong tủ.

Vị trí:

Thường đặt phía sau vách ngăn ngăn đá hoặc phía trong ngăn mát (tùy thiết kế).

Cấu tạo:

• Ống dẫn gas bằng đồng
• Lá nhôm tản nhiệt
• Thiết kế dạng xoắn hoặc uốn cong

Chức năng:

• Hấp thụ nhiệt từ không khí trong tủ
• Tạo hơi lạnh lan tỏa
• Duy trì nhiệt độ bảo quản ổn định

>>> Khi dàn lạnh đóng tuyết dày, luồng khí lạnh bị cản trở, khiến tủ kém lạnh và tốn điện.

1.3. Các bộ phận phụ trợ quan trọng

Bên cạnh hệ thống làm lạnh chính, tủ lạnh còn được trang bị nhiều bộ phận phụ trợ nhằm hỗ trợ vận hành ổn định, phân phối hơi lạnh đồng đều và bảo vệ linh kiện bên trong. Đây là những chi tiết tuy nhỏ nhưng ảnh hưởng trực tiếp đến hiệu suất và độ bền của thiết bị.

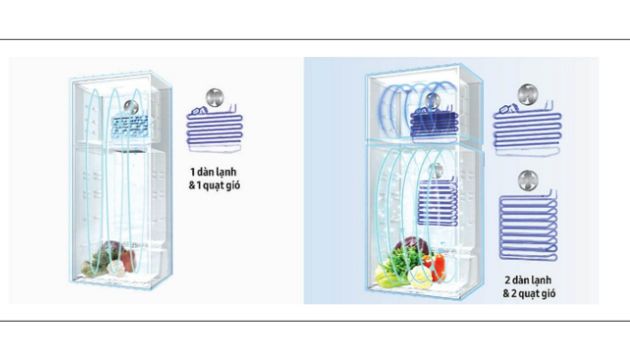

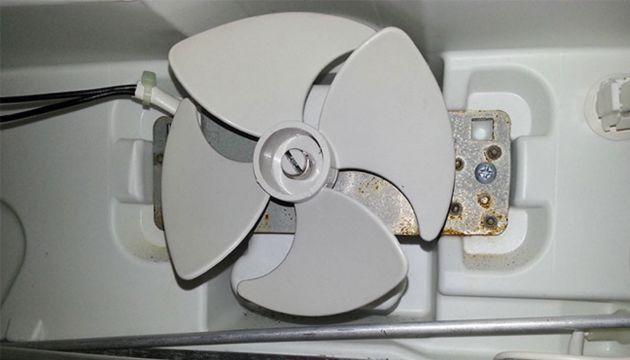

1.3.1. Quạt

Chức năng chính: Quạt dàn lạnh có nhiệm vụ thổi và phân phối hơi lạnh từ dàn bay hơi đến các ngăn trong tủ.

Vai trò:

• Giúp khí lạnh lan tỏa đều khắp khoang tủ
• Làm lạnh thực phẩm nhanh hơn
• Tránh tình trạng nơi lạnh nhiều – nơi lạnh ít

>>> Nếu quạt hỏng, tủ thường lạnh yếu, ngăn mát không đủ lạnh dù ngăn đá vẫn đông.

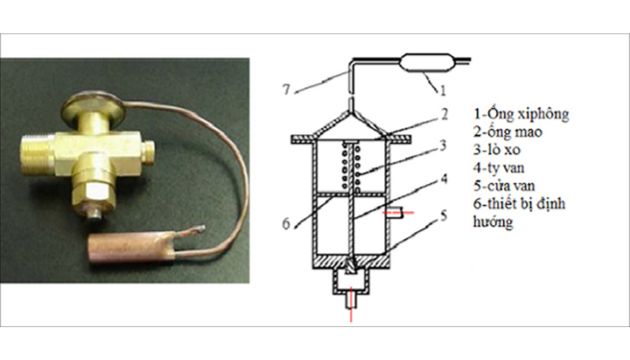

1.3.2. Van tiết lưu / Ống mao

Van tiết lưu (hoặc ống mao) là bộ phận dùng để giảm áp suất môi chất lạnh trước khi đi vào dàn lạnh.

Đặc điểm:

• Là ống đồng rất nhỏ, dài và uốn cong
• Không có bộ phận chuyển động
• Hoạt động dựa trên nguyên lý giảm áp tự nhiên

Chức năng:

• Hạ áp suất gas đột ngột
• Điều tiết lưu lượng môi chất
• Tạo điều kiện cho gas bay hơi ở dàn lạnh

>>  Nếu ống mao bị tắc, tủ sẽ làm lạnh kém hoặc không lạnh.

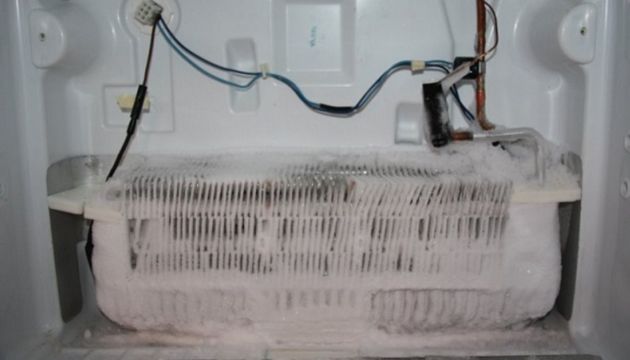

1.3.3. Bộ phận xả đá (Xả tuyết)

Bộ phận xả đá giúp ngăn chặn hiện tượng đóng tuyết dày trên dàn lạnh.

Thành phần gồm:

• Thanh nhiệt xả đá
• Rơ-le nhiệt
• Timer xả đá hoặc bo mạch điều khiển

Chức năng:

• Làm tan băng định kỳ
• Giữ luồng khí lạnh thông thoáng
• Duy trì hiệu suất làm lạnh

>>> Khi hệ thống xả đá hỏng, dàn lạnh dễ bị đóng tuyết dày, gây tắc gió và giảm khả năng làm mát.

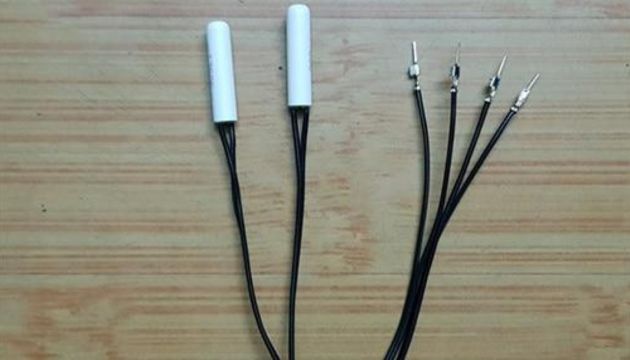

1.3.4. Cảm biến nhiệt độ

Cảm biến nhiệt độ có nhiệm vụ đo và giám sát nhiệt độ bên trong tủ.

Vai trò:

• Ghi nhận nhiệt độ thực tế
• Gửi tín hiệu về mạch điều khiển
• Giúp tủ tự điều chỉnh làm lạnh phù hợp

Tác dụng:

• Tránh làm lạnh quá mức
• Tiết kiệm điện năng
• Bảo vệ thực phẩm

>>>  Khi cảm biến hỏng, tủ có thể quá lạnh, không lạnh hoặc chạy liên tục.

1.3.5. Mạch điều khiển (Bo mạch điện tử)

Mạch điều khiển được xem là “bộ não” của tủ lạnh hiện đại.

Chức năng chính:

• Điều khiển hoạt động của máy nén, quạt, xả đá
• Xử lý tín hiệu từ cảm biến
• Quản lý chế độ tiết kiệm điện
• Hiển thị thông tin trên bảng điều khiển (nếu có)

>>> Khi bo mạch lỗi, tủ thường hoạt động chập chờn, không ổn định hoặc không lên nguồn.

1.3.6. Đường ống dẫn gas

Đường ống dẫn gas là hệ thống ống kết nối các bộ phận trong mạch lạnh.

Đặc điểm:

• Làm bằng đồng nguyên chất
• Chịu áp suất và nhiệt độ cao
• Được hàn kín hoàn toàn

Chức năng:

• Dẫn môi chất giữa máy nén – dàn nóng – dàn lạnh
• Đảm bảo chu trình tuần hoàn khép kín
• Ngăn rò rỉ gas

>>> Khi đường ống bị thủng hoặc nứt, tủ sẽ nhanh chóng mất gas và ngừng làm lạnh.

1.3.7. Rơ-le và thiết bị bảo vệ

Ngoài các bộ phận trên, tủ lạnh còn có nhiều linh kiện bảo vệ an toàn.

Bao gồm:

• Rơ-le khởi động máy nén
• Rơ-le bảo vệ quá tải
• Cầu chì nhiệt
• Thiết bị chống quá áp

Chức năng:

• Bảo vệ block khỏi cháy nổ
• Ngăn hỏng hóc khi điện áp bất ổn
• Tăng tuổi thọ thiết bị

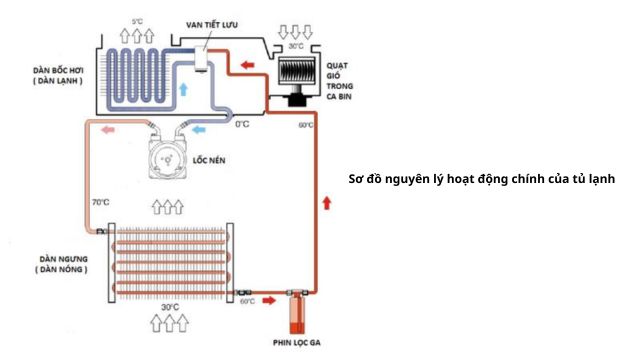

2. Nguyên lý hoạt động của tủ lạnh

Nguyên lý hoạt động của tủ lạnh dựa trên quá trình trao đổi nhiệt của môi chất lạnh trong một hệ thống tuần hoàn kín. Thông qua chu trình này, nhiệt bên trong tủ được đưa ra ngoài môi trường, giúp duy trì nhiệt độ thấp để bảo quản thực phẩm.

Hiểu rõ nguyên lý hoạt động không chỉ giúp bạn sử dụng tủ đúng cách mà còn dễ dàng phát hiện sự cố khi thiết bị gặp trục trặc.

2.1. Tổng quan nguyên lý hoạt động của tủ lạnh

Về bản chất, tủ lạnh không “tạo ra hơi lạnh”, mà thực hiện quá trình:

>>>  Lấy nhiệt từ bên trong tủ → Thải ra môi trường bên ngoài

Quá trình này diễn ra liên tục thông qua chu trình nén – ngưng tụ – giãn nở – bay hơi của môi chất lạnh.

Hệ thống làm lạnh hoạt động theo cơ chế:

• Thu nhiệt trong khoang tủ
• Chuyển nhiệt ra ngoài không khí
• Lặp lại chu trình 24/7

Nhờ đó, nhiệt độ bên trong luôn được giữ ở mức ổn định.

2.2. Chu trình hoạt động của tủ lạnh gồm 4 bước cơ bản

Toàn bộ quá trình làm lạnh diễn ra theo 4 giai đoạn liên tiếp sau:

🔹 Bước 1: Nén môi chất tại máy nén

Ở giai đoạn đầu:

• Gas sau khi bay hơi ở dàn lạnh quay về máy nén
• Lúc này gas ở trạng thái khí, áp suất thấp, nhiệt độ thấp

Máy nén sẽ:

• Hút gas vào
• Nén mạnh
• Làm tăng áp suất và nhiệt độ

Kết quả:
Gas trở thành khí nóng, áp suất cao và sẵn sàng đi sang dàn nóng.

>>> Đây là bước tạo “động lực” cho toàn bộ chu trình làm lạnh.

🔹 Bước 2: Ngưng tụ tại dàn nóng

Gas nóng từ máy nén được đẩy qua dàn nóng.

Tại đây:

• Gas tiếp xúc với không khí bên ngoài
• Tỏa nhiệt ra môi trường
• Dần nguội đi

Khi nhiệt độ giảm đủ thấp:

• Gas chuyển từ thể khí → thể lỏng

Kết quả:
Nhiệt trong tủ được đưa ra ngoài thông qua dàn nóng.

>>> Vì vậy, mặt sau hoặc hông tủ thường nóng khi hoạt động.

🔹 Bước 3: Giãn nở qua van tiết lưu / ống mao

Sau khi hóa lỏng, môi chất tiếp tục đi qua van tiết lưu (hoặc ống mao).

Tại đây xảy ra hiện tượng:

• Áp suất giảm đột ngột
• Nhiệt độ hạ sâu
• Gas ở trạng thái lỏng lạnh

Do tiết diện ống rất nhỏ, gas bị “bóp nghẹt”, tạo ra hiệu ứng giảm áp.

Kết quả:
Môi chất được làm lạnh sâu trước khi vào dàn bay hơi.

🔹 Bước 4: Bay hơi tại dàn lạnh

Gas lạnh áp suất thấp đi vào dàn lạnh – nơi đặt trong khoang tủ.

Tại đây:

• Gas hấp thụ nhiệt từ không khí trong tủ
• Chuyển từ thể lỏng → thể khí
• Làm nhiệt độ trong tủ giảm xuống

Quá trình này tạo ra:

• Hơi lạnh lan tỏa khắp các ngăn
• Môi trường bảo quản thực phẩm lý tưởng

Sau khi bay hơi xong, gas lại quay về máy nén và chu trình tiếp tục lặp lại.

3. Câu hỏi thường gặp về cấu tạo và nguyên lý tủ lạnh

Dưới đây là những câu hỏi phổ biến nhất liên quan đến cấu tạo và nguyên lý hoạt động của tủ lạnh, giúp người dùng dễ dàng tra cứu thông tin và hiểu rõ hơn về cách thiết bị vận hành.

3.1 Tủ lạnh có giá bao nhiêu ?

Trả lời:

Tủ lạnh trên thị trường hiện nay được phân thành nhiều phân khúc giá khác nhau, tùy vào dung tích, tính năng, kiểu dáng và thương hiệu. Vì vậy, giá mỗi phân khúc sẽ khác nhau và phù hợp với nhiều nhu cầu sử dụng của người tiêu dùng. Tham khảo bảng báo giá tủ lạnh mới nhất hiện nay

3.2  Tủ lạnh có kích thước bao nhiêu ?

Trả lời:

Trên thị trường hiện nay có rất nhiều phân loại tủ lạnh với mẫu mã, dung tích và kiểu dáng khác nhau. Vì vậy, kích thước tủ lạnh cũng rất đa dạng, phù hợp với từng không gian và nhu cầu sử dụng của gia đình. Tham khảo thông tin chính xác trong >> Kích thước tủ lạnh

3.3  Gas tủ lạnh có nguy hiểm không?

Trả lời:

Gas tủ lạnh được thiết kế an toàn khi sử dụng trong hệ thống kín. Tuy nhiên, nếu bị rò rỉ trong không gian kín, gas có thể gây ngạt hoặc cháy nổ trong một số trường hợp.

Khi nghi ngờ rò rỉ gas, bạn nên:

• Mở cửa thông gió ngay
• Ngắt nguồn điện
• Liên hệ đơn vị sửa chữa chuyên nghiệp

3.4 Bao lâu nên vệ sinh và bảo dưỡng tủ lạnh một lần?

Bạn nên:

• Vệ sinh bên trong tủ: 1–2 tháng/lần
• Lau gioăng cửa: hàng tháng
• Kiểm tra dàn nóng: 6 tháng/lần
• Bảo dưỡng tổng thể: 1 năm/lần

>>> Việc vệ sinh định kỳ giúp tủ hoạt động bền bỉ và tiết kiệm điện hơn.

3.5 Làm thế nào để tủ lạnh hoạt động bền và ít hỏng?

Để tủ lạnh bền lâu, bạn nên:

• Lắp đặt tủ lạnh ở vị trí phù hợp, thoáng mát
• Không nên mở tủ lạnh quá nhiều, trong thời gian lâu
• Sắp xếp thực phẩm hợp lý
• Vệ sinh thường xuyên
• Kiểm tra gioăng cửa thường xuyên
• Sử dụng ổn áp khi điện yếu

>>> Những thói quen nhỏ này giúp tăng tuổi thọ tủ lên nhiều năm.

Như vậy, bài viết trên đã cung cấp thôn tin chi tiết về cấu tạo và nguyên lý hoạt động của tủ lạnh, từ hệ thống làm lạnh, các bộ phận quan trọng cho đến cơ chế vận hành và những lưu ý trong quá trình sử dụng. Hy vọng những thông tin trong bài viết sẽ giúp bạn hiểu rõ hơn về cách tủ lạnh hoạt động, từ đó sử dụng thiết bị đúng cách, tiết kiệm điện năng và kéo dài tuổi thọ sản phẩm.

Nếu trong quá trình sử dụng, tủ lạnh gặp sự cố như không lạnh, kém lạnh, đóng tuyết, chạy ồn hoặc hao điện, đừng ngần ngại liên hệ với Bếp 365 để được tư vấn và hỗ trợ kỹ thuật nhanh chóng, chuyên nghiệp.
